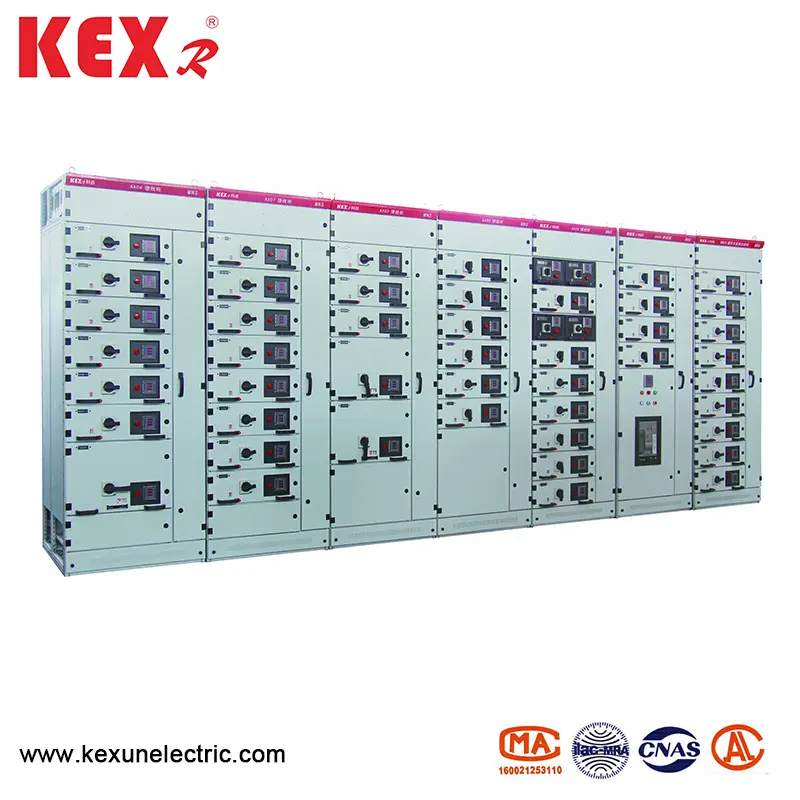

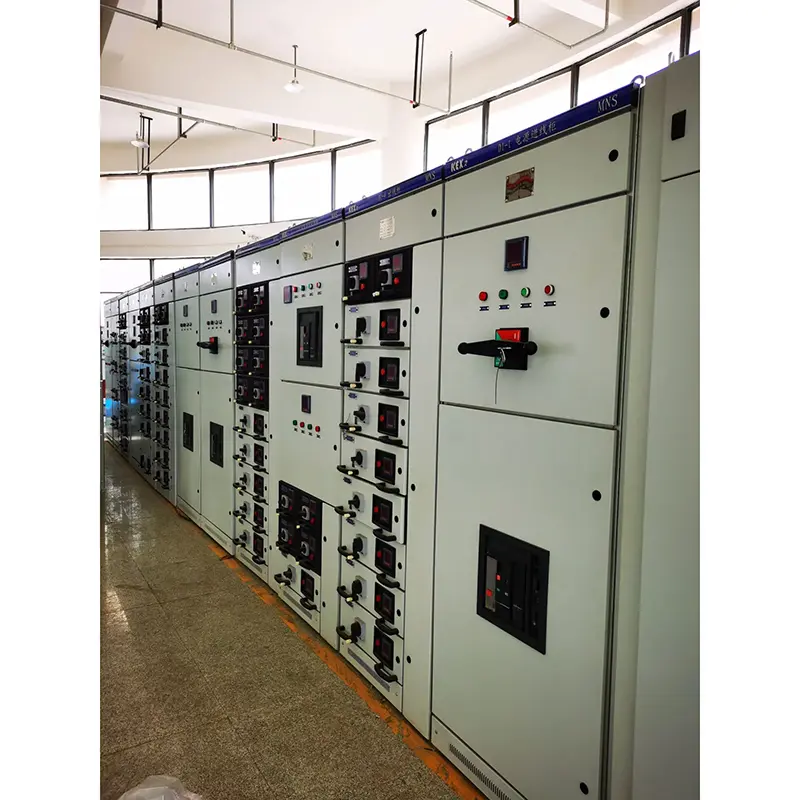

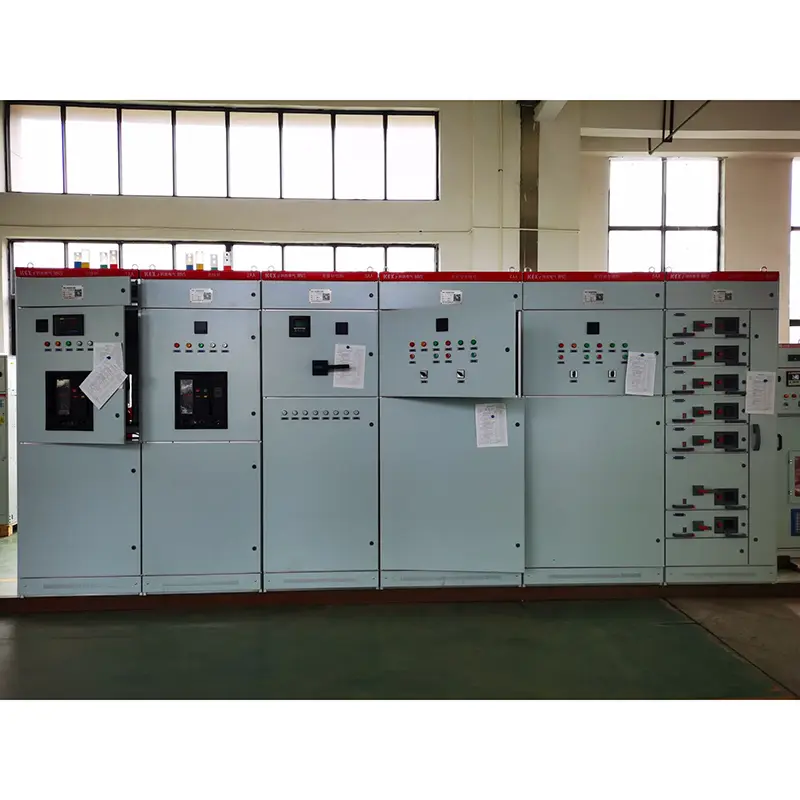

Skrinka na distribúciu nízkeho napätia

● Normy

MNS TYP Nízko napätia distribučná skrinka v súlade s národnými profesionálnymi normami GB7251.1 Nízko napätia rozvádzače a JB/T9961 Nízko napätie prepínača a medzinárodné profesionálne štandardy, ako napríklad IEC439-1.VDE0660 ČASŤ V.

● MNS zadá skrinku na distribúciu výkonu nízkeho napätia pomocou podmienok

▶ Okolitá teplota ： -5 ~ 40 ℃ ， priemerne 24 hodín menej ako 35 ℃

▶ Atmosférické podmienky: Vzduch je čistý a relatívna vlhkosť by nemala prekročiť 50% pri najvyššej teplote +40 ℃. Pri nižších teplotách je povolená vyššia relatívna vlhkosť, napríklad 90% pri +20 ℃, ale malo by sa brať do úvahy zmeny teploty a občas sa môže vyskytnúť kondenzácia.

▶ Nadmorská výška: menej ako 1 000 m, MNS typ skrinky na distribúciu nízkeho napätia je vhodný na prepravu a skladovanie pri nasledujúcich teplotách: -25 ℃ až +55 ℃ a môže dosiahnuť +70 ℃ do 24 hodín v krátkom čase. Pri týchto extrémnych teplotách by zariadenie nemalo byť nenávratne poškodené a malo by fungovať normálne.

▶ Ak nie je možné splniť vyššie uvedené podmienky, musia sa vyriešiť konzultáciou medzi používateľom a Kexunom.

▶ Ak sa toto zariadenie používa na pobrežných ropných a výrobných platformách a jadrových elektrárňach, technická dohoda sa podpíše osobitne.

● Základné technické parametre skrinky na distribúciu výkonu nízkeho napätia MNS

◆ Elektrický výkon

◆ Stupeň IP

Dodržiavajte štandardy IEC529 a DIN40050. IP30 chráni tuhé látky väčšie ako φ 2,5 mm, IP40 chráni tuhé látky väčšie ako φ 41,0 mm a IP54 chráni pred prachom a striekaním v ľubovoľnom smere (pri objednávaní úrovne ochrany IP54 sa poraďte s výrobcom).

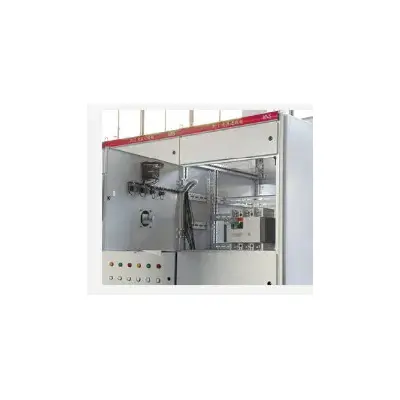

◆ Štruktúra skrinky

Základná štruktúra skrinky na distribúciu výkonu nízkeho napätia sa skladá z profilov v tvare C. Časť C sa tvorí ohybnou oceľovou doskou s E = 25 mm ako montážny otvor modulu. Všetky skrinky a vnútorné priečky sú pozinkované a čistené. Okolo panelov dverí sú bočné panely vyrobené z vysoko napätia elektrostatického postrekovania. Základnú štruktúru skrinky nájdete na obrázku nižšie.

◆ Vypnite typ skrinky

1. Je možné použiť vzdialenosť medzi strediskami distribúcie energie (PC1: Emax, MT, 3WN, AH, ME Series Series.

2. Stredisko riadenia motora (MCC): Je zostavená veľkými a malými zásuvkami a hlavný spínač každej slučky prijíma vysoko prelomený plastický obrus alebo spínač rotačného zaťaženia soistkou. Automatická skrinka na kompenzáciu elektrického faktora (s manuálnymi, automatickými a diaľkovými kompenzačnými zariadeniami))

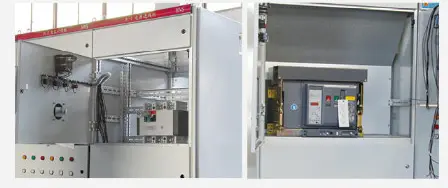

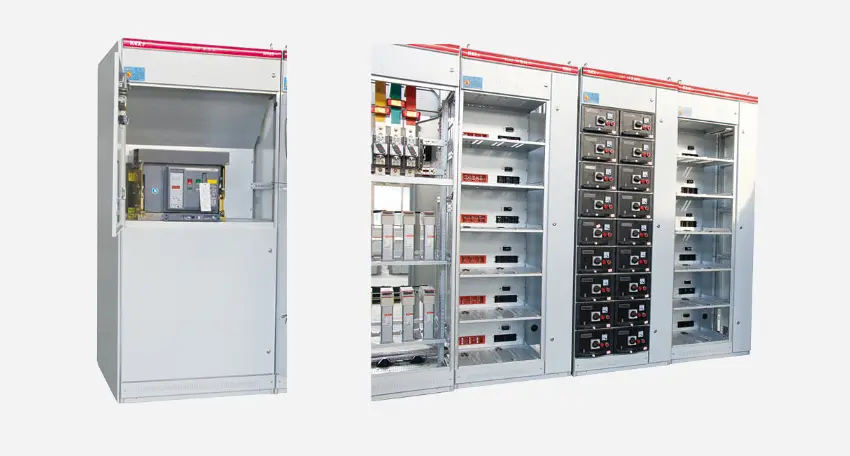

◆ Kabinet centra distribúcie energie (PC)

◆ B skrinka riadiaceho strediska motora (MCC)

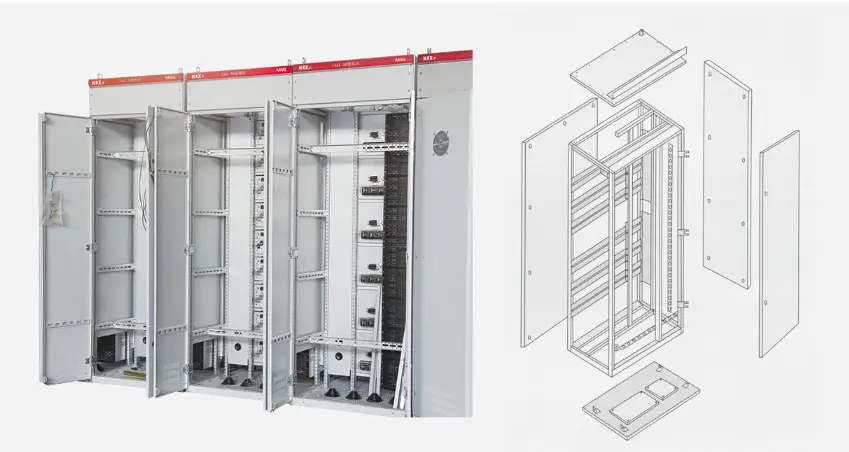

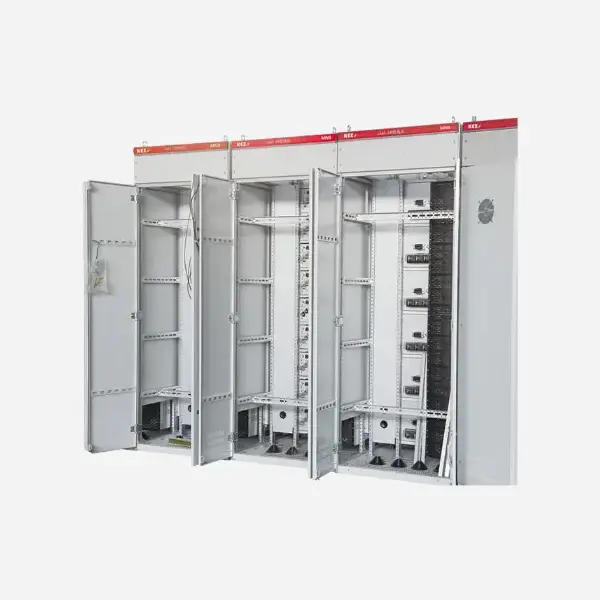

◆ Štruktúra rámu skrinky zložená z profilov v tvare C

◆ Schematický diagram skrinky na distribúciu energie s nízkym napätím typu MNS

● Dizajn prieložného skrinky

◆ Centrum distribúcie energie (PC)

(1) PC skrinka je rozdelená do troch oddelení; Vodorovná priehradka: Na zadnej strane skrinky; Funkčná jednotka: Na prednej hornej časti skrinky alebo na prednej ľavej strane skrinky;

(2) Opatrenia segmentácie: vodorovná zbernica a funkčná jednotka kompartment sú oddelené oceľovými doskami. Oddeľovač riadiacej slučky je oddelený od funkčnej jednotkovej kompartmentu plameňovým polyfenyléterovým plastovým krytom splatným plameňom.

(3) Pirenec rámca nainštalovaný v skrinke môže byť ručne prevádzkovaný mimo skrinky v uzavretom stave. Sledujte otvor a zatváraciu stav ističa a posudzujte, či je istič v testovacej polohe alebo pracovnej polohe podľa polohového vzťahu medzi operačným mechanizmom a dverami.

(4) Medzi hlavným obvodom a pomocným obvodom je navrhnutá separačná štruktúra. Na plastovej doske sú inštalované pomocné elektrické jednotky pozostávajúce z metrov, signálnych svetiel a tlačidiel a kryt vyrobený z plameňu retardentného polyuretánu plastu je oddelený od hlavného obvodu za doskou.

◆ Vytiahnutie riadiaceho strediska motora a malé prúdové distribučné centrum (MCC)

Skupina MCC typu zásuvky je rozdelená do troch priehradiek, konkrétne vodorovná zbernica za skrinkou, funkčný jednotkový priehradka vľavo v prednej časti skrinky a káblového priehradky napravo v prednej časti skrinky. Vodorovná zbernica a oddelenie funkčnej jednotky sú oddelené funkčnými doskami vyrobenými z penových plastov splatných plameňov a káblový kompartment je oddelený od horizontálneho kompartmentu zbernice a funkčného jednotkového kompartmentu oceľovými doskami. Zásuvky na riadenie motora MCCI) sú rozdelené na nasledujúcich päť typov: 8e/4: výška 200 × šírka 150 × hĺbka 400 mm. 8e/2: výška 200 × šírka 300x hĺbka 400 mm. 8e: výška 200 × šírka 600 × hĺbka 400 mm. 16E: Výška 400 × šírka 600 x hĺbka 400 mm. 24e: výška 600 × šírka 600 x hĺbka 400 mm.

◆ Štruktúra skrinky na vypínač zadného výstupu

Aby sa znížila šírka usporiadania spínacej skrinky, hlavná zbernica spínacej skrinky je vodorovne nainštalovaná v hornej časti spínacej skrinky a zadná polovica skrinky je káblová miestnosť, kde sú pripojené prichádzajúce a odchádzajúce káble. Predná časť spínacej skrinky je miestnosť zariadenia, kde sú nainštalované funkčné jednotky rozvádzača. V tomto systéme sa káblová miestnosť na boku spínacej skrinky presunie do zadnej skrinky, čo výrazne znižuje šírku usporiadania spínacej skrinky, aby sa ďalej spĺňalo požiadavky priestorového usporiadania rozvodne.

Kábonová skrinka je široká 600 mm a hlboká 1000/1200 mm, s nezávislou hlavnou autobusovou miestnosťou v hornej časti, ktorá je izolovaná z miestnosti zariadenia. Efektívna výška inštalácie komory predného zariadenia je 72E (E = 25 mm), ktorá je oddelená od zadnej káblovej komory pomocou multifunkčnej dosky, čím sa plne využíva inštalačný priestor spínacej skrinky s kompaktnou štruktúrou a flexibilnou konfiguráciou jednotiek. Káblová miestnosť na zadnej strane má dvere, ktoré sú vhodné pre inštaláciu a údržbu. Šírka prichádzajúcej skrinky je určená podľa rámca prúdu prichádzajúcej jednotky. Odporúčaná šírka je 400/600/800/1 000 mm a hĺbka skrinky je 1 000 mm.

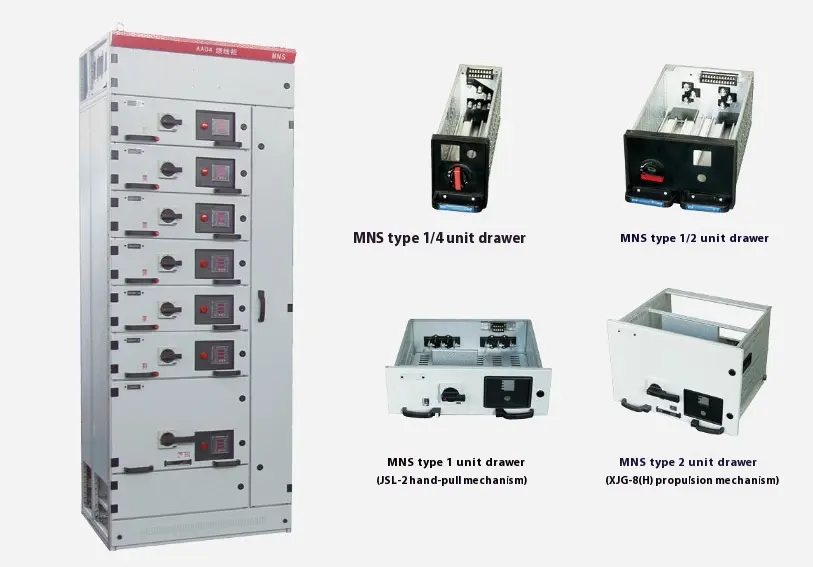

● Typ zásuvky

(1) 8e/4: Zostavte 4 zásuvkové jednotky v 8e výškovej priestore.

(2) .8e/2: Zostavte 2 zásuvkové jednotky v 8e výškovom priestore.

(3) 8e: Zostavte zásuvkovú jednotku v priestore 8e výšky.

(4) 16E: Zostavte zásuvkovú jednotku vo výške 16e (400 mm).

(5) 24E: Zostavte zásuvkovú jednotku vo výške 24E (600 mm). Päť druhov zásuvkových jednotiek je možné zostaviť jednotlivo v skrinke a môže sa použiť aj na zmiešanú zostavu. V nasledujúcej tabuľke je uvedený maximálny počet zásuvkových jednotiek, ktoré je možné umiestniť v skrinke pre jednu montáž.

◆ Elektrické a mechanické vzájomné prepojenie zásuviek

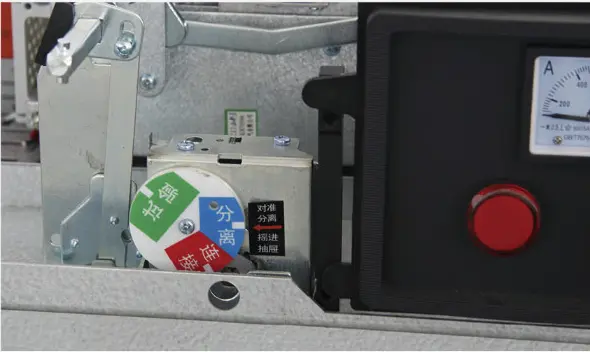

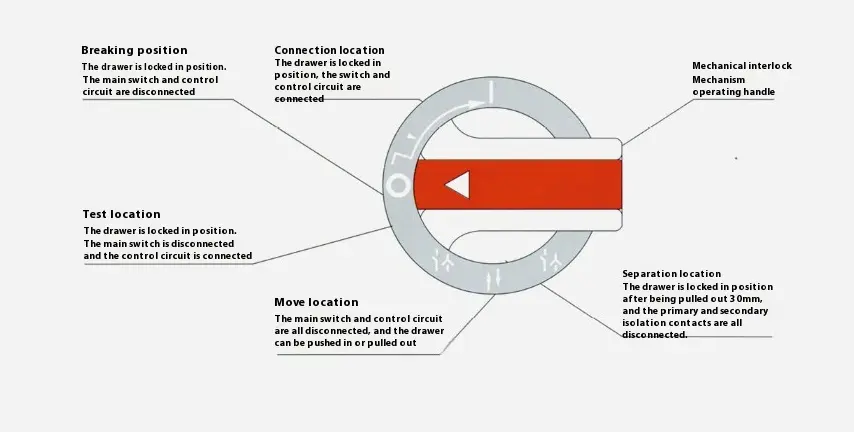

Zásužná jednotka má spoľahlivú mechanickú polohu, ktorá je riadená prevádzkovou rukoväťou a má zjavné a presné polohy zatvárania, testovania, kreslenia a izolácie. Pozrite si číslo funkcie operačného mechanizmu. Aby sa posilnili bezpečnostné opatrenia, visiace zámky sa môžu pridať po umiestnení prevádzkovej rukoväte a je možné pridať až tri zámky, ako je to znázornené na ľavom obrázku. Po zavedení zásuvkovej jednotky musí konať v prísnej súlade s prevádzkovou funkciou a pozíciou uvedenou na obrázku 4 a na obrázku 5, inak ľahko poškodí štrukturálne časti, preto pri používaní venujte pozornosť.

◆ 8e/4 a 8e/2 prevádzkujte funkciu prepínača

◆ 8 -and 16e, 24e prevádzkujte funkciu prepínača

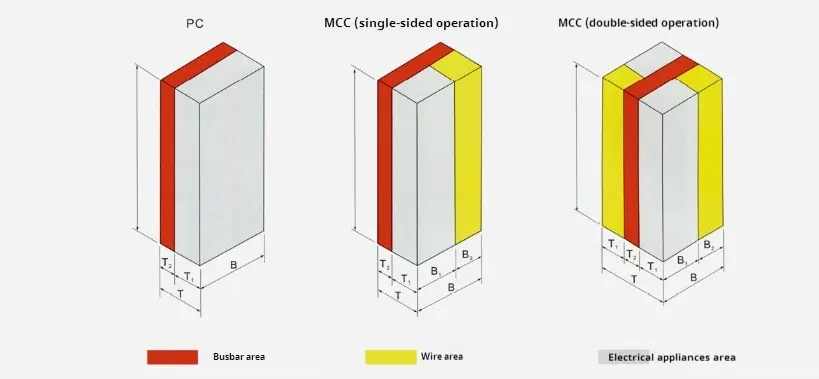

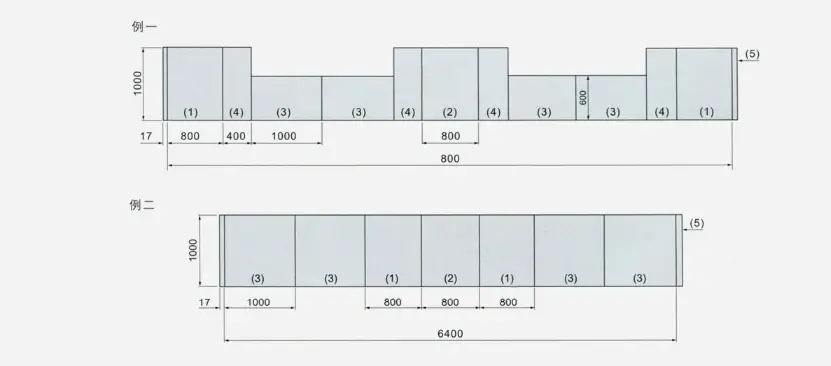

◆ Schematický diagram kombinovaného režimu

● Inštalácia, používanie a údržba

1. Keď zariadenie dorazí do cieľa, najskôr začiarknite, či je obalové pole dokončené. Ak zariadenie nie je okamžite nainštalované, malo by sa uložiť na suchom a čistom mieste.

2. Zariadenie sa odporúča nainštalovať mimo steny alebo ho môže nainštalovať na stenu. Lietadlo inštalačnej nadácie by malo byť ploché a horizontálna chyba oceľovej ocele nadácie je 1/1000 a celková odchýlka dĺžky je 3 mm ..

3. Odporúča sa použiť na upevnenie skrutky všetkých vodivých častí a odporúčaný utiahnutý krútiaci moment je uvedený v nižšie uvedenom tabuľke:

4. Plátok na hlave káblov a určitý počet medených konektorov pre sekundárne obvody dodávané príslušenstvom schémy MCC. (Aby sa prispôsobilo spracovaniu medených spojov za studena, odporúčajú sa pre sekundárne káble viacjadrové flexibilné vodiče).

5. Po pripojení kábla by sa mala spodná časť zariadenia uzavrieť, aby sa zabránilo lezeniu malých zvierat do skrinky a spôsobili nehody na skratky.

6. Po inštalácii alebo nastavení sa pred uvedením do prevádzky vyžadujú nasledujúce inšpekcie a testy:

▶ Skontrolujte, či elektrické zariadenia a riadiace zapojenie nainštalované v zariadení spĺňa požiadavky výkresov v továrni.

▶ Manuálna prevádzka rôznych spínačov musí byť flexibilná, bez abnormality alebo rušenia.

▶ Skontrolujte, či sú účinky mechanického spätného systému a elektrického spätného zariadenia správne a spoľahlivé, čo by malo spĺňať systémové požiadavky.

▶ Skontrolujte, či izolačný odpor hlavného obvodu a riadiaceho obvodu spĺňa špecifikované požiadavky.

▶ Skontrolujte, či je elektrické zariadenie nainštalované v zariadení v dobrom kontakte a spĺňa technické požiadavky samotného elektrického zariadenia.

▶ Skontrolujte, či vo vnútri zariadenia je nejaká cudzia hmota a či sú upevňovacie skrutky rôznych častí voľné.

◆ Prevádzkové pokyny pre vytiahnutie MCC:

(1) Až potom, čo spodná časť zásuvky vstúpi do sprievodcu správne, môže byť vtlačená do skrinky, inak bude zásuvka poškodená alebo sa nedá vytiahnuť.

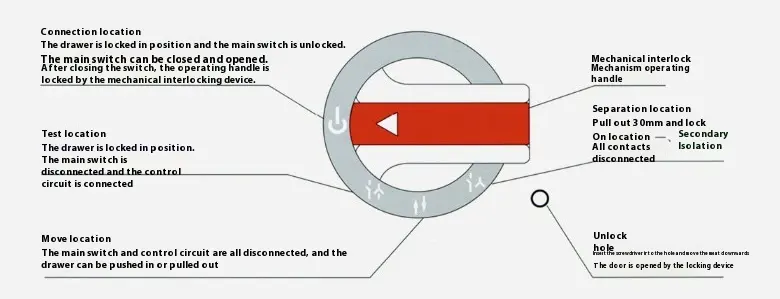

(2) Symboly a funkcie na paneli zásuviek 8E/4 a 8E/2 nájdete na obrázku 4. Šípka z zlomovej polohy „O“ do pracovnej polohy „i“ na obrázku naznačuje, že prevádzková rukoväť by sa mala najskôr zatlačiť a potom sa otáča z „o“ na „i“. Pri návrate nie je potrebné ju tlačiť, stačí otočiť rukoväť „i“ na „O“ a po prepustení rukoväte.

(3) Symboly a funkcie na paneli zásuvky 8E-24E nájdete na obrázku 5. Keď rukoväť dosiahne pracovnú polohu, mechanizmus uvoľní mechanický zámok na hlavnom spínačoch a potom je hlavný spínač uzavretý a otvorený. Keď je však hlavný spínač uzavretý, nemožno prevádzkovať rukoväť mechanizmu vzájomného pôsobenia. Na dverách je malý plastový kryt v pravom dolnom rohu, ktorý sa stretáva s znakom, čo je odomaovací mechanizmus dverí. Proces prevádzky je nasledujúci: Keď je zásuvka v pracovnej polohe, ak chcete otvoriť dvere, najskôr vytiahnite malý kryt, potom vložte skrutkovač do otvoru a posuňte západku nadol, aby ste otvorili dvere. Po otvorení dverí nezabudnite zakryť malý plastový kryt, inak bude pôvodná úroveň ochrany zničená.

● Preprava a skladovanie zariadení

▶ Zariadenie sa nesmie sklopiť a trpieť silným vibráciou.

▶ Pri zdvíhaní zariadenia po rozbaľovaní by sa mala používať doska na prepravu a uhol dvoch oceľových vodičov a lanách by mal byť ≤1200. Ak sa použije vozík na vysokozdvižné vozíky, valček alebo páčidlo, nie je dovolené vykonávať priamo na podradie zariadenia.

▶ Keď je zariadenie nainštalované na mieste, ak chcete presunúť polohu na krátku vzdialenosť, môžete ju vyhodiť do štyroch rohov podvozku.

▶ Elektrické výrobky a diely nemôžu byť podľa vlastného uváženia v zariadení rozobrané.

▶ Dážďu by sa malo zabrániť voči namočeniu a okolitá teplota by mala byť v súlade s príslušnými ustanoveniami tejto vzorky.

● Plnennosť výrobkov

Mns typu skrinky na distribúciu napätia nízkeho napätia je pripevnená k baleniu, certifikátom produktu, príručkou na použitie v produkte a potrebnými výkresmi a kľúče dverí a náhradné diely poskytnuté podľa podporného zoznamu sú priložené.
