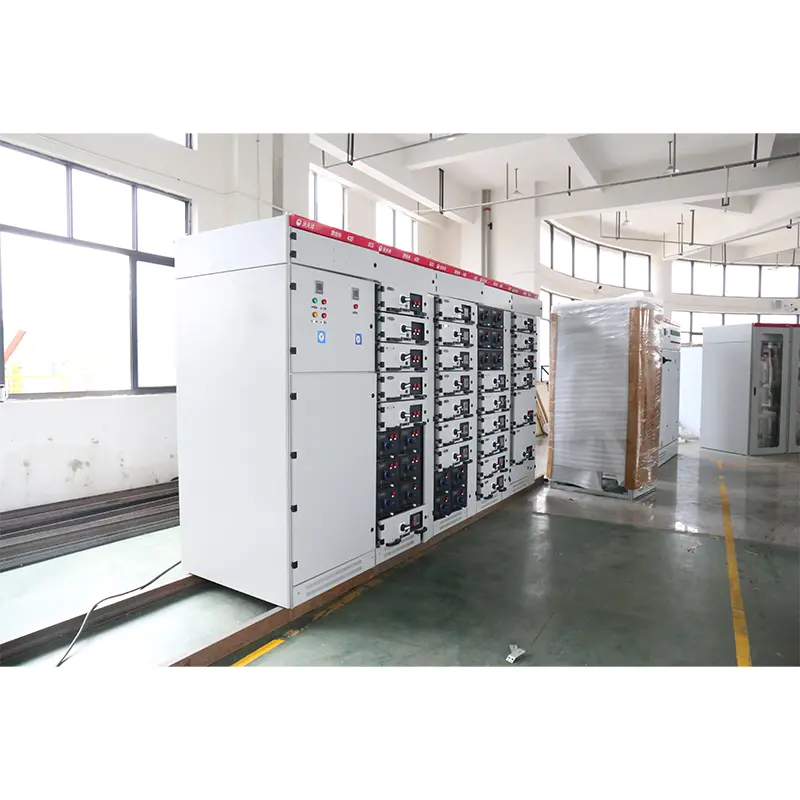

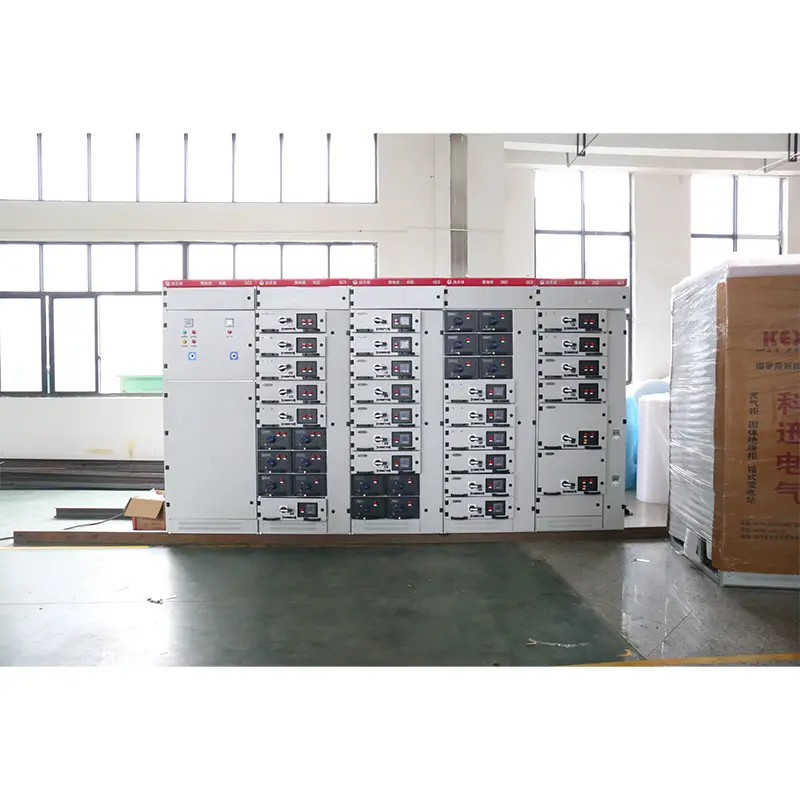

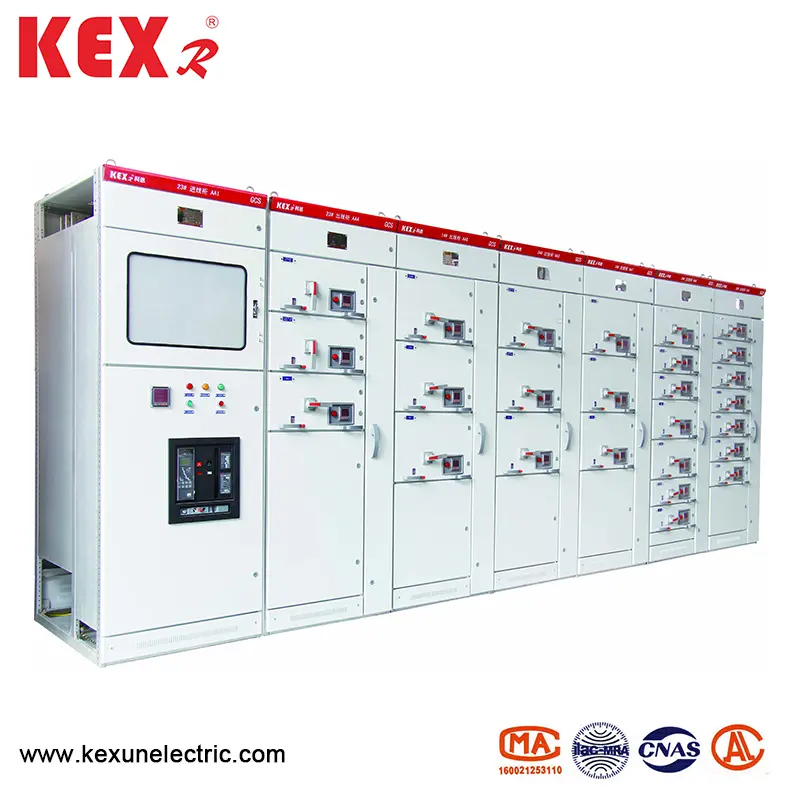

Spínač nízkeho napätia skrinka

● Index výkonnosti

Návrh skrinky na vyťaženie nízkeho napätia spínača spínača spínačom nasledujúcich štandardov:

▶ IEC439-1 Nízko napätie rozvádzače a ControlGear

▶ GB7251 Nízko napätie rozvádzače

▶ ZBK36001 Nízkonapäťové rozvádzacie rozvádzače

● Základné parametre

● Hlavná štruktúra

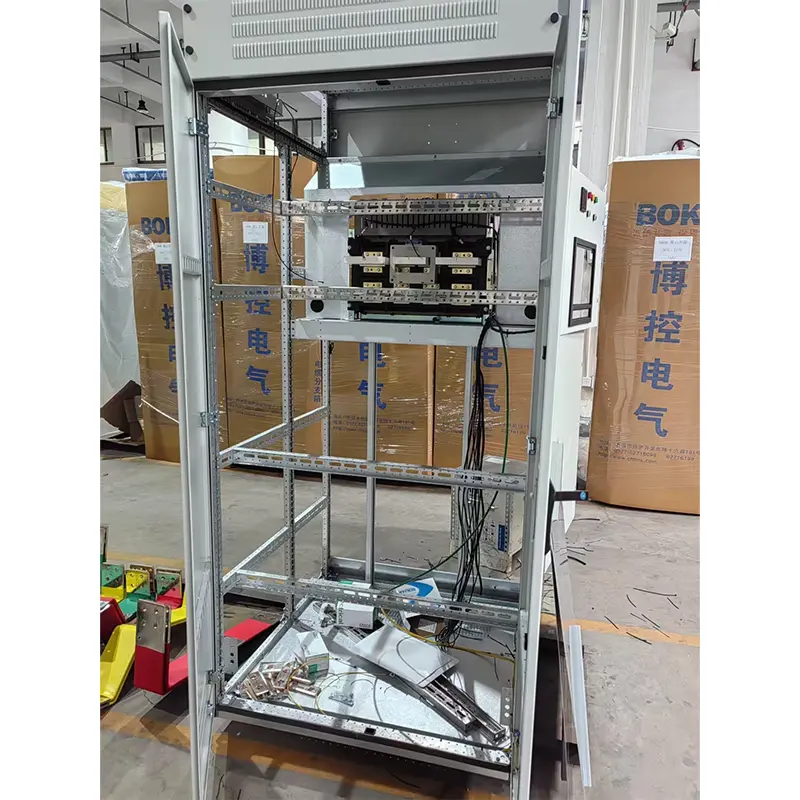

▶ Hlavný rám GCS typu skrinka na vyťaženie nízkeho napätia prijíma 8MF typu otvorenú sekciu oceľ a obe strany oceľovej sekcie majú inštalačné otvory s modulom 20 mm a 100 mm a ①9,2 mm, takže vnútorná inštalácia je flexibilná a v poriadku.

▶ Hlavný rám je navrhnutý v dvoch montážnych formulároch, konkrétne plne zostavenej štruktúre a čiastočne zváranej štruktúre (bočný rám a krížový lúč), aby si mohli užívatelia zvoliť.

▶ Každá funkčná miestnosť zariadenia je navzájom izolovaná a jeho priehradky sú rozdelené do funkčnej jednotky, autobusovej miestnosti a káblovej miestnosti. Funkcie každej komory sú relatívne nezávislé.

▶ Horizontálna hlavná zbernica je usporiadaná vodorovne za skrinkou, čo je základné opatrenie na vytvorenie hlavného obvodu zariadenia má vysokú pevnosť skratu.

▶ Dizajn káblového priestoru robí pre káble veľmi pohodlné ísť hore a dole.

▶ Veľkosť série všeobecnej skrinky zariadenia (pozri tabuľku nižšie):

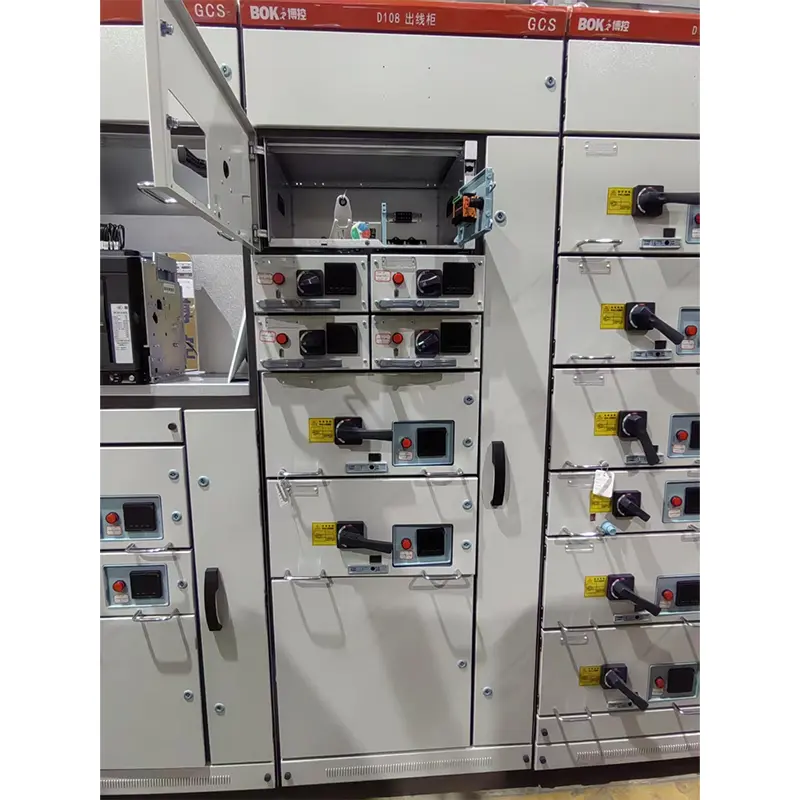

● Funkčná jednotka

1. Výška zásuvky je 160 mm. Je rozdelený na 1/2 jednotky, 1 jednotku, 3/2 jednotky, 2 jednotky, 3 jednotky a päť sérií veľkosti. Menovaný prúd jednotkového obvodu je 400a alebo menej.

2. Zásuvka sa mení iba vo výškovej dimenzii a jej rozmer šírky a hĺbky zostávajú nezmenené. Zásuvky s rovnakými funkčnými jednotkami majú dobrú zameniteľnosť.

3. Každá skrinka MCC môže byť vybavená najviac 11 zásuvkami jednej jednotky alebo 22 1/2-jednotkovými zásuvkami. Kde viac ako jedna jednotka zásuvky prijíma multifunkčnú zadnú dosku.

4. Podľa prúdu vstupné a výstupné čiary zásuvky prijímajú rôzny počet doplnkov s rovnakou štruktúrou čipu.

5. 1/2 Zásuvka na jednotku a káblovú miestnosť sú spojené adaptérom ZJ-2 so štruktúrou zadnej dosky.

6. Spojenie medzi zásuvkou jednotky a káblovou miestnosťou prijíma adaptér ZJ-1 s rovnakou čiarou alebo štruktúrou trubice podľa súčasného klasifikácie.

7. Zásužná jednotka je vybavená mechanickým vzájomne prepojeným zariadením.

● Hlavné elektrické komponenty

Princíp výberu hlavných elektrických komponentov je založený na dovážanej technológii, ktorá sa môže vyrábať v sérii v Číne a spĺňať požiadavky vysokého výkonu zariadenia

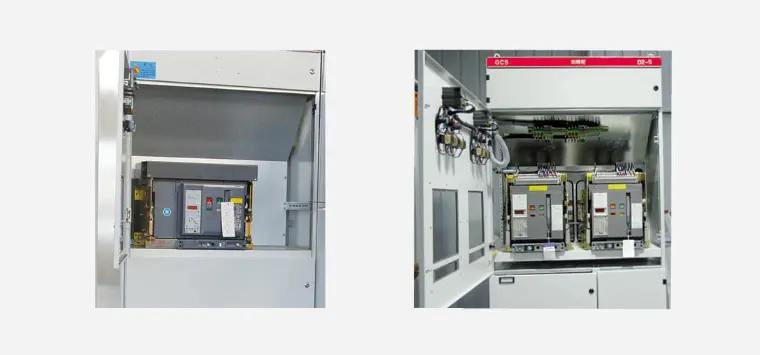

▶ Prelomer napájacieho zdroja a podávacej jednotky vyberie hlavne sériu AH. Je možné zvoliť aj ďalšie série M, ktoré vyrobila spoločnosť Schneider Company a F Series, ktorú vyrobila spoločnosť ABB Company s pokročilejším výkonom. Piren AH má charakteristiky dobrého výkonu, kompaktnej štruktúry, ľahkej hmotnosti a silných sérií. Cena je relatívne nízka, údržba a použitie sú pohodlné a všetky indexy výkonnosti môžu spĺňať požiadavky tohto zariadenia.

▶ Zásužná jednotka (riadiaca jednotka motora, čiastočné podávacie jednotky) Púmiky obvody hlavne vyberú Plastové puzdrá série CM1 a TG.TM30 a niektorí zvolia NZM, vyrobené spoločnosťou Moeller Company. 100a séria. Tieto prepínače majú charakteristiky dobrého výkonu, kompaktnej štruktúry, krátkeho oblúka alebo žiadneho oblúka a vysoké technické a ekonomické ukazovatele, ktoré môžu spĺňať požiadavky tohto zariadenia.

▶ Izolačný spínač a izolačný spínač poistky musia byť série Q. Táto séria má vysokú spoľahlivosť a silnú schopnosť lámania a môže realizovať mechanické vzájomné prepojenie.

▶ Hlavnou poistkou je séria NT. 5. Stmatory AC musia byť zo série B a LCI-D ..

● Charakteristiky skrinky na vypínač extrakcie s nízkym napätím

1. Vylepšite tepelnú kapacitu adaptéra a výrazne znížte zvýšenie teploty spôsobené zvýšením teploty adaptéra konektoru, káblovej hlave a rozpery.

2. Oddelenie funkčných jednotiek a kompartmentov je jasné a spoľahlivé a zlyhanie jednej jednotky nebude mať vplyv na prácu iných jednotiek, takže zlyhanie je obmedzené na minimálny rozsah.

3. Vodorovné usporiadanie autobusov spôsobuje, že zariadenie má dobrú dynamickú a tepelnú stabilitu a vydrží vplyv na skratový prúd 80/176KA.

4. Počet obvodov v jednej kabinete 4.MCC je až 22, čo je plne zvážené potreby automatických elektrických dverí (strojov) pri výrobe energie, petrochemických systémoch a iných priemyselných odvetviach s veľkou kapacitou s jednou jednotkou.

5. Pripojenie medzi zariadením a externým káblom je dokončené v priehradke na kábel a kábel môže ísť hore a dole. Aktuálny transformátor je nainštalovaný v priehradke na káblo, vďaka čomu je inštalácia a údržba vhodné.

6. V rovnakom systéme distribúcie výkonu môže byť skratový prúd obmedzený zodpovedajúcimi reaktormi obmedzujúcimi prúd, napätie zbernice sa môže stabilizovať pri určitej hodnote a požiadavky na skratku sily komponentov sa môžu čiastočne znížiť.

7. Zásuvka má dostatočný počet sekundárnych konektorov (32 párov pre jednotku 1 a viac a 20 párov pre jednotku 1/2), ktoré môžu splniť požiadavky počítačového rozhrania a automatickej ovládacej slučky pre počet kontaktov

● Pomocný obvod

Dizajn diagramu pomocného obvodu je v súlade s technickými predpismi týkajúcimi sa návrhu pomocného výkonu tepelných elektrární a ďalších príslušných technických predpisov o návrhu. Je vhodný pre nízko napätie napájací systém elektrární a rozvodní a systém distribúcie výkonu nízkeho napätia v továrňach, baniach a výškových budovách. Schéma pomocného obvodu tovární a baní je navrhnutá podľa schémy hlavného obvodu, ktorá je rozdelená na funkčné jednotky prichádzajúceho napájacieho zdroja, podávača (PC) a linky podávača motora (MCC) ..

● Balík produktov

Výrobca pri dodávke poskytne tieto dokumenty a príslušenstvo:

▶ Zoznam zariadení

▶ Produktový certifikát

▶ Pokyny na použitie

▶ Správa o teste v továrni

▶ Relevantné elektrické výkresy

▶ Klávesy na dvere skrinky, prevádzkové rukoväte a náhradné diely uvedené v zmluve.

▶ Pokyny na inštaláciu hlavných komponentov

● Pokyny na objednávku

Zmluva o objednávke GCS zadá skrinku spínača nízkeho napätia, obsahuje nasledujúci obsah:

▶ Úplný model produktu obsahuje číslo schémy hlavného obvodu a číslo schémy pomocného obvodu.

▶ Schéma kombinovanej sekvencie systému hlavného obvodu

▶ Elektrický schematický diagram pomocného obvodu

▶ Zoznam komponentov v skrinke

▶ Nastavenie parametrov, ako je napätie, prúd a čas v obvode.

▶ Ostatné špeciálne tabuľky v rozpore s normálnym používaním produktu.
