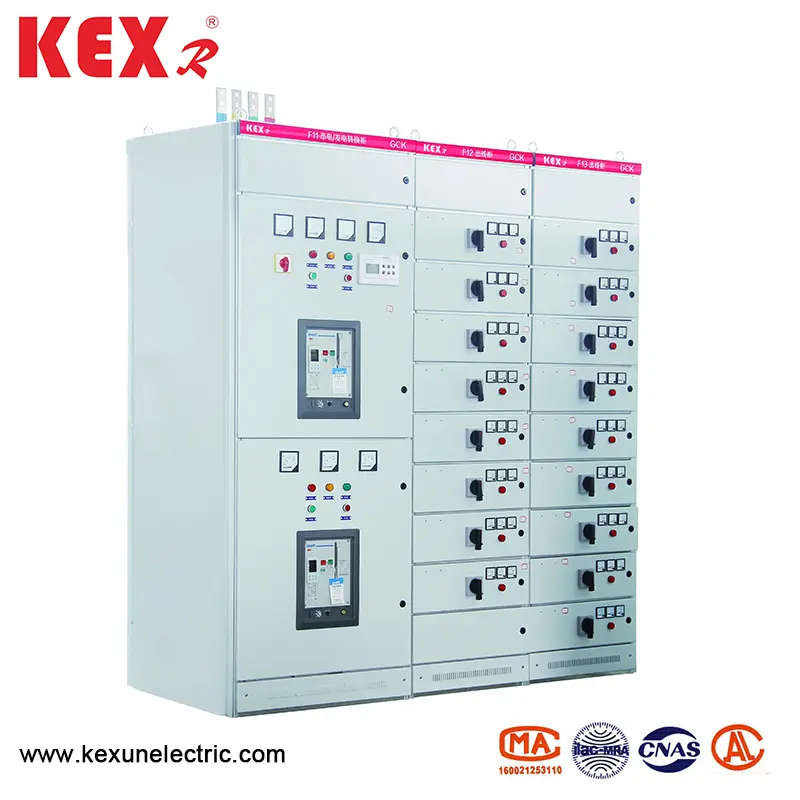

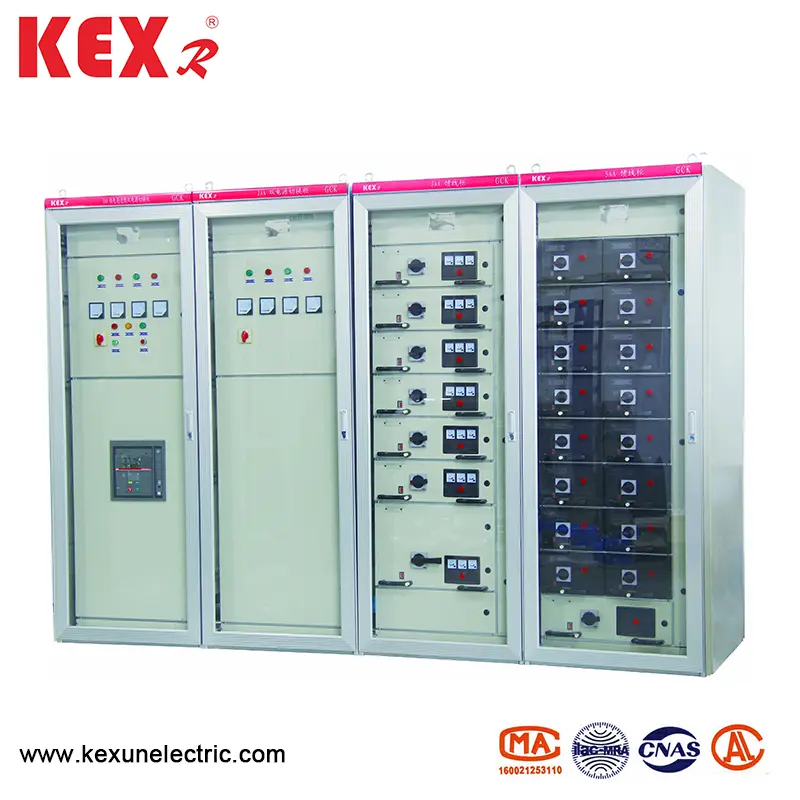

LV prepínače

● Pravidelné používanie podmienok

◆ Výška rozvádzača GCK LV menšia ako 2000 m

◆ Teplota okolitého vzduchu nie je vyššia ako +40 ℃ a priemerná teplota do 24 hodín nie je vyššia ako +35 ℃ a teplota okolitého vzduchu nie je nižšia ako-50 ℃

◆ Atmosférické podmienky: Vzduch je čistý a relatívna vlhkosť nie je vyššia ako 50%, keď je teplota +40 ℃ a je povolená vyššia relatívna vlhkosť, keď je teplota nízka, napríklad 90%, keď je teplota +20 ℃

◆ Rozpínač GCK LV musí byť nainštalovaný na miestach bez ohňa, suchého výbuchu, vážneho znečistenia, chemickej korózie a násilných vibrácií

◆ Sklon s vertikálnou rovinou nesmie prekročiť 5; Tento produkt je vhodný na prepravu a skladovanie pri nasledujúcich teplotách: -25 ℃ ~+55 ℃ a v krátkom čase nebude prekročiť+70 ℃ (nie viac ako 24 hodín); Ak nie je možné splniť vyššie uvedené podmienky používania, užívateľ ho pri objednávaní a vyrovnanie prostredníctvom konzultácie zvýši s výrobcom.

● Hlavné technické parametre rozvádzača GCK LV

● Architektonická funkcia

Jednotka funkcie zásuvky a dvere sú mechanicky prepojené prevádzkovým mechanizmom hlavného spínača. Ak je hlavný spínač v zatváracej polohe, dvere nie je možné otvoriť a prevádzkový mechanizmus môže byť zamknutý v zatváracej alebo otváracej polohe s ďalším visiacim zámkom. Odložky funkčných jednotiek sú oddelené kovovými doskami a zásuvky majú dobrú zameniteľnosť a majú pracovnú polohu, testovaciu polohu a separačnú polohu. Keď je zásuvka tlačená do určitej polohy, zásuvka bude automaticky umiestnená. V tomto okamihu je možné zásuvku na ľavej strane zásuvky vytiahnuť, aby sa uvoľnila umiestnenie a zadala ďalšiu polohu. Keď je zásuvka vytiahnutá z skrinky, má tiež funkciu zabránenia pádu.

▶ Kabinet s pevnými schémami, ako je kompenzácia kapacity a meranie, má rovnaký vzhľad a rovnakú horizontálnu polohu zbernice ako skrinka zásuvky. Čím sa zabezpečí, aby sa skrinka zásuvky a pevná skrinka mohli použiť vedľa seba.

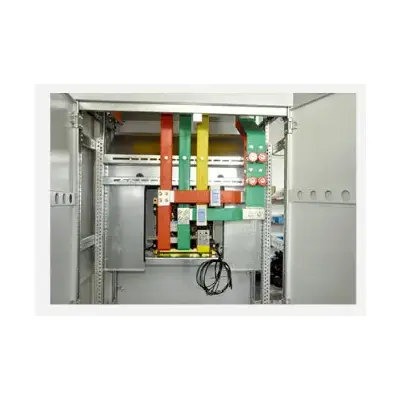

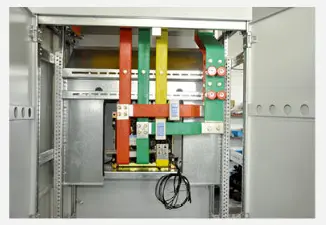

▶ Busbarový systém: Spodná prípojka z kabinetu prijíma trojfázový päť vodičový systém, jeden prípojok sa používa, keď je menovitý prúd horizontálnej prípojky pod 1250A a dvojitá prípojka sa použije, keď je menovitý prúd horizontálneho prípojky nad 1250A. Horizontálna prípojnica medzi skrinkami sa prekrýva s pripojením blokov a vertikálna prípojnica je uzavretá polykarbonátovým inžinierskym plastovým plášťom. Vnútorná usmernenie sa používa na obmedzenie difúzie oblúka. Neutrálna prípojnica je umiestnená na prednej časti vrchu skrinky a ochranná prípojnica (PE) je umiestnená na spodnej časti skrinky a je spojená s usmerňovacími prostriedkami skrinky.

▶ Pod podmienkou neznižovania úrovne ochrany škrupiny, spodnej a hornej časti spínacej skrinky sú vybavené prírodnými vetranými oknami.

▶ Ochranná úroveň škrupiny skrinky je IP40.

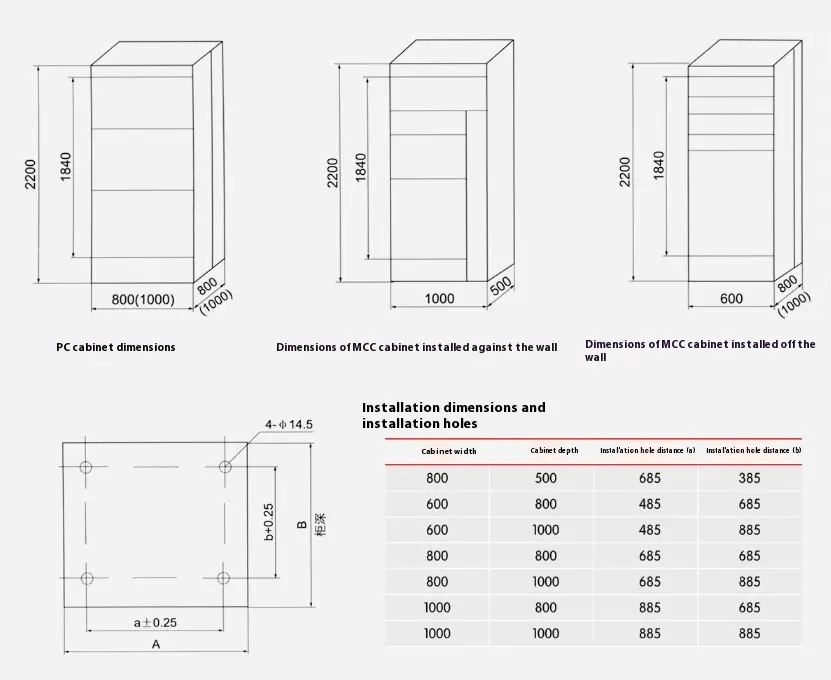

● Celkové rozmery prepínača LV, rozmery inštalácie

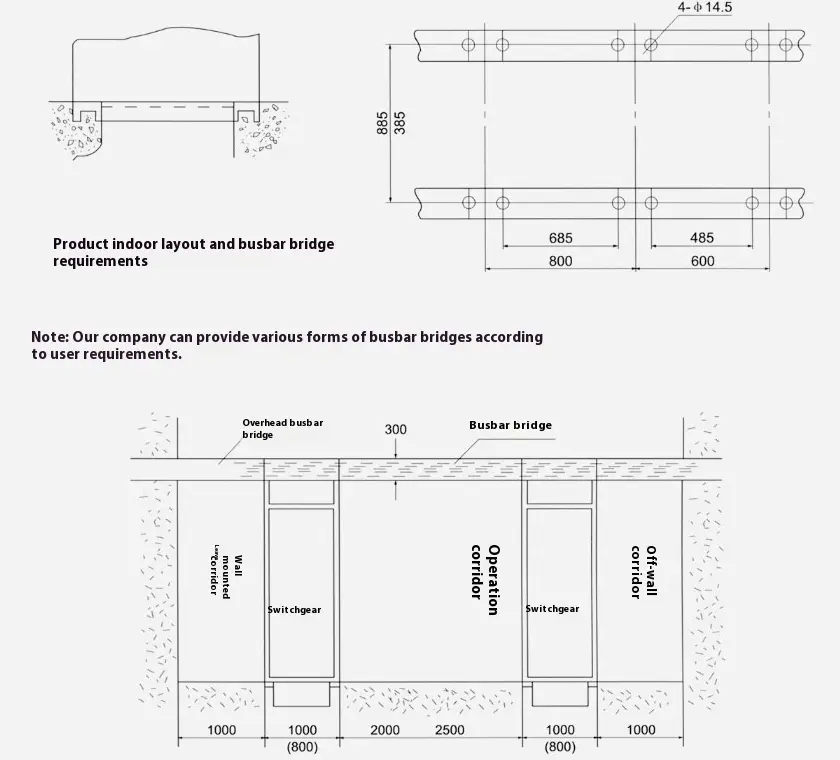

● Schematický diagram inštalačnej nadácie pre rozvádzače LV Typ GCK
