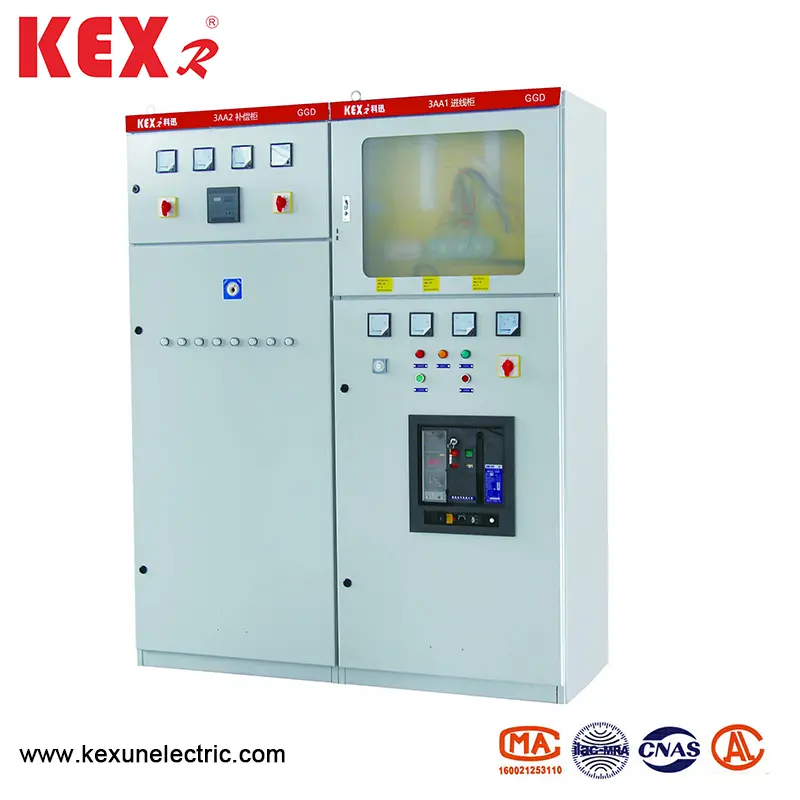

Ac rozvádzacie rozvádzače s nízkym napätím

● Použitie podmienok rozvádzača Distribúcie nízkeho napätia GGD

▶ Teplota okolitého vzduchu nesmie byť vyššia ako +40 ℃ alebo nižšia ako -5 ℃ a priemerná teplota do 24 hodín nesmie byť vyššia ako +35 ℃

▶ Miesto inštalácie a použitia vnútornej inštalácie a použitia nesmie prekročiť 2000 m ；;

▶ Relatívna vlhkosť okolitého vzduchu by nemala presahovať 50% pri najvyššej teplote +40 ℃ a pri nižšej teplote by sa mala povoliť väčšia relatívna teplota pri nižšej teplote (napríklad 90% pri +20 ℃), vzhľadom na to, že vplyv podozrivej rosy by sa mal občas vyskytnúť v dôsledku zmien teploty;

▶ Ak je zariadenie nainštalované, sklon s vertikálnou rovinou nesmie prekročiť 5:

▶ Zariadenie sa musí nainštalovať na mieste, kde nie je násilné vibrácie a náraz, a kde nie je dostatočné na korodovanie elektrických komponentov;

Poznámka: Ak majú používatelia špeciálne požiadavky, môžu rokovať s výrobcom.

● Základné elektrické parametre

● Funkcia dizajnu

▶ Spätný rozvádzací rozvádzací rozvádzací rozvádzač typu GGD typu AC je vo forme všeobecnej skrinky a rám je zostavený lokálnym zváraním s oceľou tvarovanou 8MF. Časti rámcov a špeciálne podporné diely dodáva určený výrobca ocele, aby sa zabezpečila presnosť a kvalita skrinky. Komponenty univerzálnej skrinky sú navrhnuté podľa modulárneho princípu a existuje 20 montážnych otvorov. Univerzálny koeficient je vysoký, čo môže prinútiť továreň realizovať predprodukciu, ktorá nielen skracuje výrobný cyklus, ale tiež zlepšuje účinnosť práce.

▶ Návrh GGD typu AC s nízkym napätím, rozvodný rozvodný rozvodný srdiečko plne zvažuje rozptyl tepla pri prevádzke skrinky. Na horných a dolných koncoch skrinky je rôzne množstvo chladiacich intervalov. Keď elektrické komponenty v skrinke generujú teplo, horúci vzduch stúpa a vypúšťa sa cez hornú štrbinu, zatiaľ čo studený vzduch sa nepretržite dopĺňa do skrinky cez spodnú štrbinu, takže utesnená skrinka tvorí prirodzený ventilačný kanál zdola na vrchol, aby sa dosiahol účel chladenia.

▶ Podľa požiadaviek moderného dizajnu modelovania priemyselných výrobkov, rozvádzacie rozvádzače s nízkym napätím GGD typu AC s nízkym napätím prijíma metódu pomeru zlatého sekcie na navrhnutie tvaru skrinky a veľkosti divízie každej časti, vďaka ktorej je celá skrinka krásna a veľkorysá.

▶ Dvere skrinky sú spojené s rámom rotujúcim závesom, ktorý je vhodný pre inštaláciu a demontáž. Šegovateľný gumový prúžok je zabudovaný do lemu dverí. Keď sú dvere zatvorené, pás medzi dverami a rámom má určitý kompresný zdvih, ktorý môže zabrániť priamo zrážaniu dverí s skrinkou a zlepšiť úroveň ochrany dverí.

▶ Dvere prístrojov vybavených elektrickými komponentmi sú spojené rámom viacerými vláknami mäkkých medených drôtov a inštalačné časti v skrinke sú spojené rámom pomocou ryhovaných skrutiek, takže celá skrinka predstavuje kompletný systém ochrany uzemňovania.

▶ Horná vrstva skrinky je vyrobená z polyesterovej pomarančovej farby, ktorá má silnú priľnavosť a dobrú textúru. Celá skrinka je v podľahlom tóne, čo sa vyhýba oslnivému efektu a vytvára pohodlné vizuálne prostredie pre personál v službe.

▶ Horný kryt skrinky môže byť v prípade potreby odstránený, čo je vhodné pre montáž a nastavenie hlavného autobusu na mieste. Štyri rohy vrcholu skrinky sú vybavené zdvíhacími krúžkami na zdvíhanie a prepravu.

▶ Úroveň ochrany kabinetu je IP30 a používatelia si môžu vybrať aj medzi IP20 a IP40 podľa požiadaviek prostredia používania.

● Inštalácia a použitie

Po príchode produktu na prijímacie miesto by malo najprv skontrolovať, či je balenie neporušené, a informovať príslušné oddelenia, aby našli dôvody v čase, keď sa zistia problémy. V prípade produktov, ktoré nie sú okamžite inštalované, by sa mali umiestniť na vhodné miesta podľa ustanovení normálnych podmienok používania.

◆ Inštalácia produktu

Inštalácia výrobkov sa vykonáva podľa inštalačného schematického diagramu (pozri priložený obrázok) a používatelia a skrutky základnej kanála musia poskytovať používatelia. Ak je hlavná zbernica nainštalovaná v celom rade s pokovovaním cínu, prekrývajúci sa povrch sa musí opraviť a vyrovnať, vyčistiť, potiahnutý neutrálnou vazelínou alebo prijať iné opatrenia a potom pripevnený skrutkami.

◆ Výrobky sa musia skontrolovať a testovať na nasledujúce položky po inštalácii a pred uvedením do prevádzky.

▶ Skontrolujte, či horná farba skrinky spadla a či je skrinka suchá a čistá.

▶ Či je prevádzkový mechanizmus elektrických komponentov flexibilný a nemalo by existovať žiadne rušenie alebo nadmerná prevádzková sila.

▶ Či je vypnutie hlavných a pomocných kontaktov hlavných elektrických spotrebičov spoľahlivé a presné.

▶ Či je pomer a polarita indikácie prístroja a transformátor správny.

▶ Či je pripojenie prípojnice dobré a či izolácia podporuje, montážne diely a príslušenstvo sú pevne a spoľahlivo inštalované.

▶ Či pomocný kontakt spĺňa požiadavky, či je špecifikácia poistky poistky správna, či nastavovacia hodnota relé spĺňa požiadavky na konštrukciu a či je akcia spoľahlivá a presná.

▶ Či kontakt obvodu spĺňa požiadavky elektrického schematického diagramu.

▶ Či systém ochranných obvodov spĺňa požiadavky.

▶ Použite 500-volt megohmmeter na meranie hodnoty odporu izolácie najmenej 1 megohmmeter.

◆ Preventívne opatrenia pre použitie

(1) Tento produkt nie je nainštalovaný proti stene, prevádzkovaný na jednej strane (predná strana) a udržiavaný s dvojitými dverami. Iba kvalifikovaní odborníci môžu vstúpiť alebo otvoriť alebo otvoriť kanál údržby produktu a dvere skrinky na prevádzku, kontrolu a údržbu.

(2). Vzduchový spínač po mnohokrát urobí hlavné kontaktné miestne popáleniny a vytvorí uhlíkové látky, zvýši kontaktný odpor, by mala byť pravidelnou údržbou a opravou vzduchového spínača podľa jeho prevádzkových pokynov.

◆ Kompletná súprava produktu

▶ Zoznam balenia

▶ Produktový certifikát

▶ Pokyny na použitie

▶ Správa o teste v továrni

▶ Relevantné elektrické výkresy

▶ Klávesy na dvere skrinky, prevádzkové rukoväte a náhradné diely uvedené v zmluve.

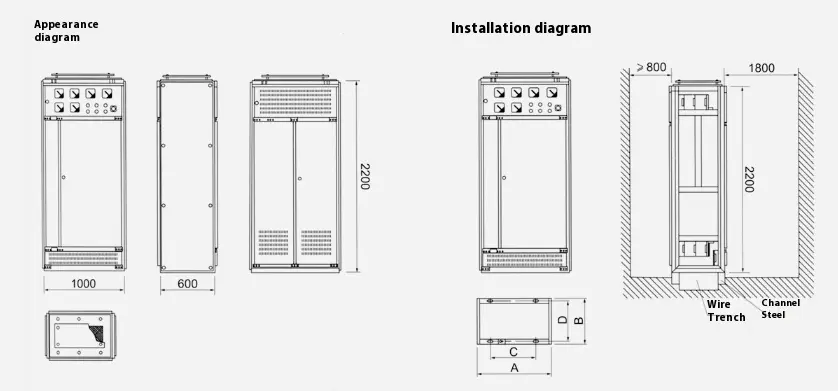

● Schéma načrtnutia a inštalácie
