Kompletná sada nízkeho napätia

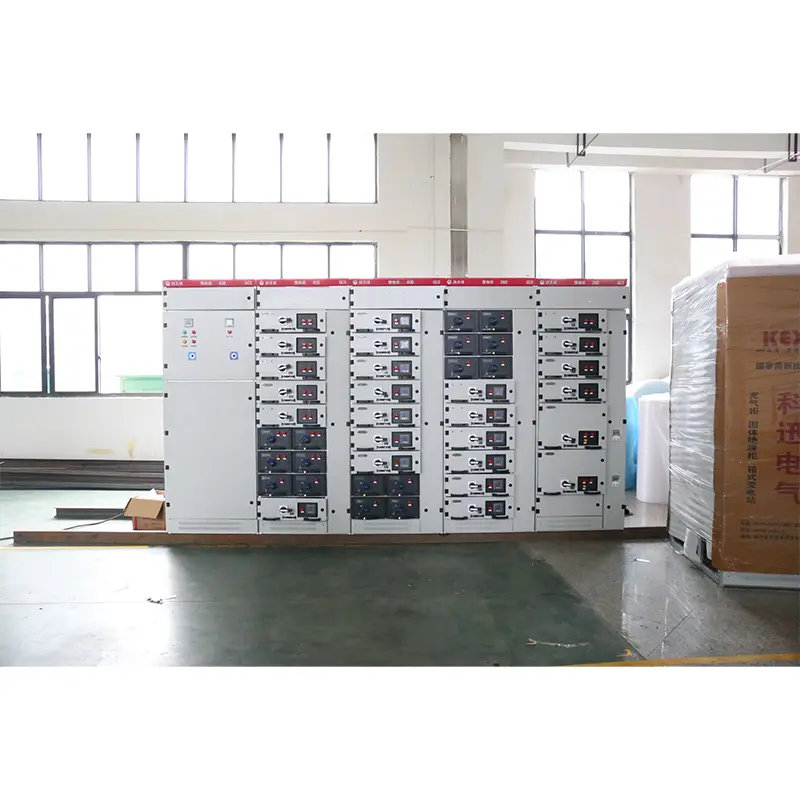

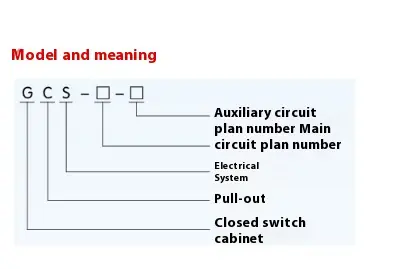

● Význam modelu

● Základné parametre

● Hlavná štruktúra

▶ Hlavný rámec GCS Typ nízkeho napätia kompletná súprava prijíma 8MF typu otvorenú sekciu oceľ a obe strany oceľovej sekcie majú inštalačné otvory s modulom 20 mm a 100 mm a ①9,2 mm, takže vnútorná inštalácia je flexibilná a pohodlná.

▶ Hlavný rám je navrhnutý v dvoch montážnych formulároch, konkrétne plne zostavenej štruktúre a čiastočne zváranej štruktúre (bočný rám a krížový lúč), aby si mohli užívatelia zvoliť.

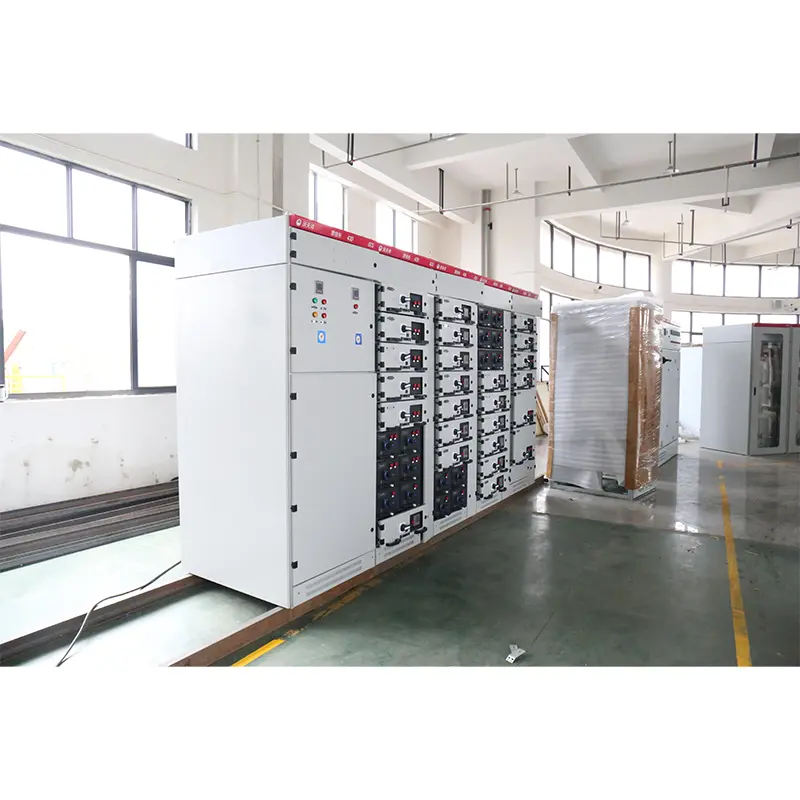

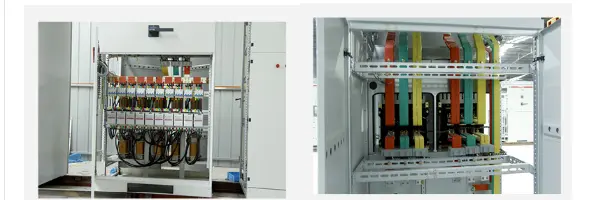

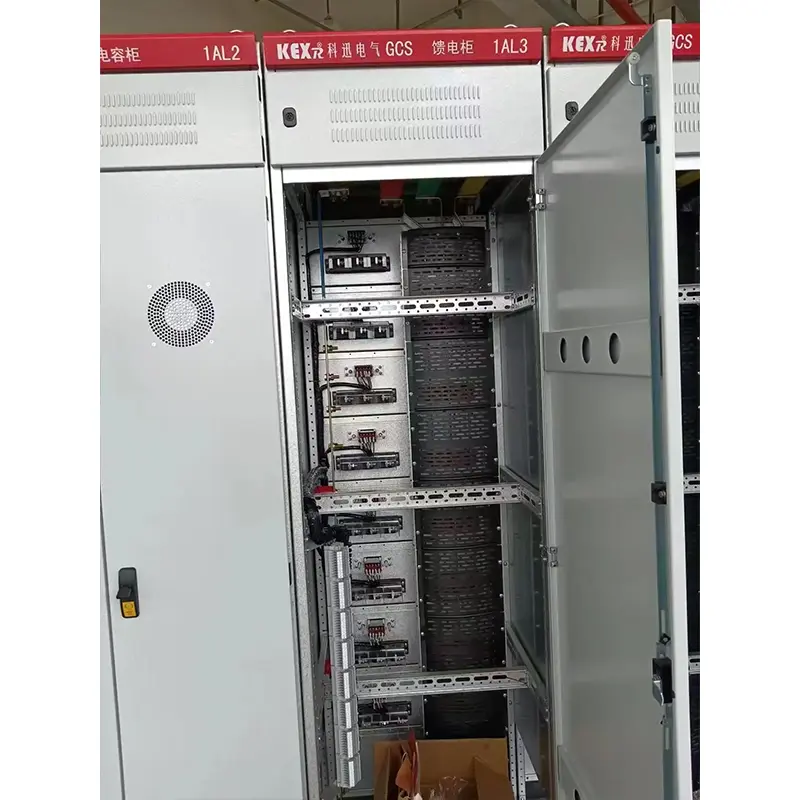

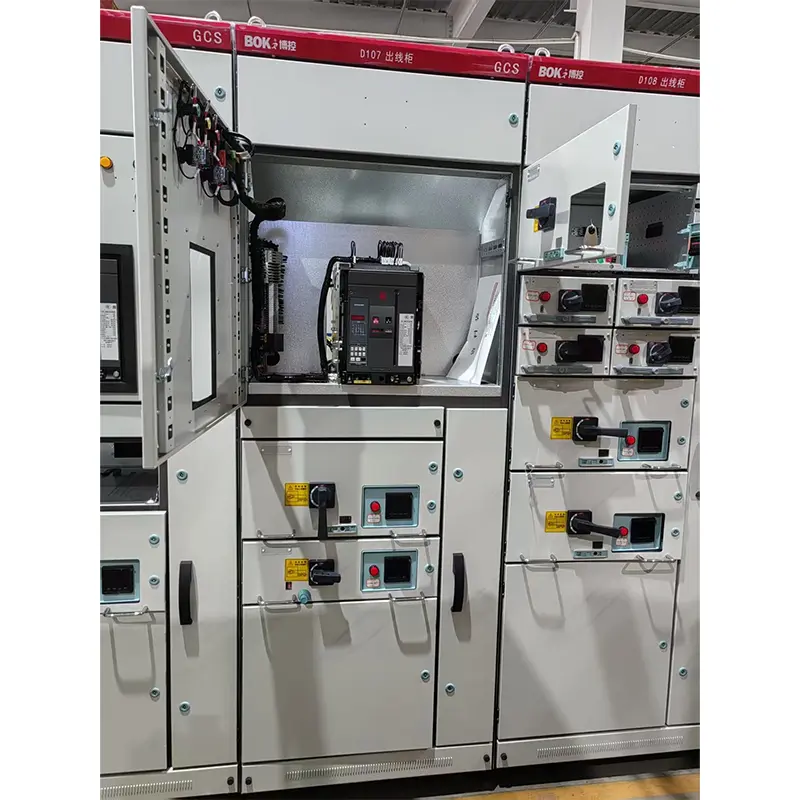

▶ Každá funkčná miestnosť zariadenia je navzájom izolovaná a jeho priehradky sú rozdelené do funkčnej jednotky, autobusovej miestnosti a káblovej miestnosti. Funkcie každej komory sú relatívne nezávislé.

▶ Horizontálna hlavná zbernica je usporiadaná vodorovne za skrinkou, čo je základné opatrenie na vytvorenie hlavného obvodu zariadenia má vysokú pevnosť skratu.

▶ Dizajn káblovej priehradky robí pre káble veľmi pohodlné ísť hore a dole.

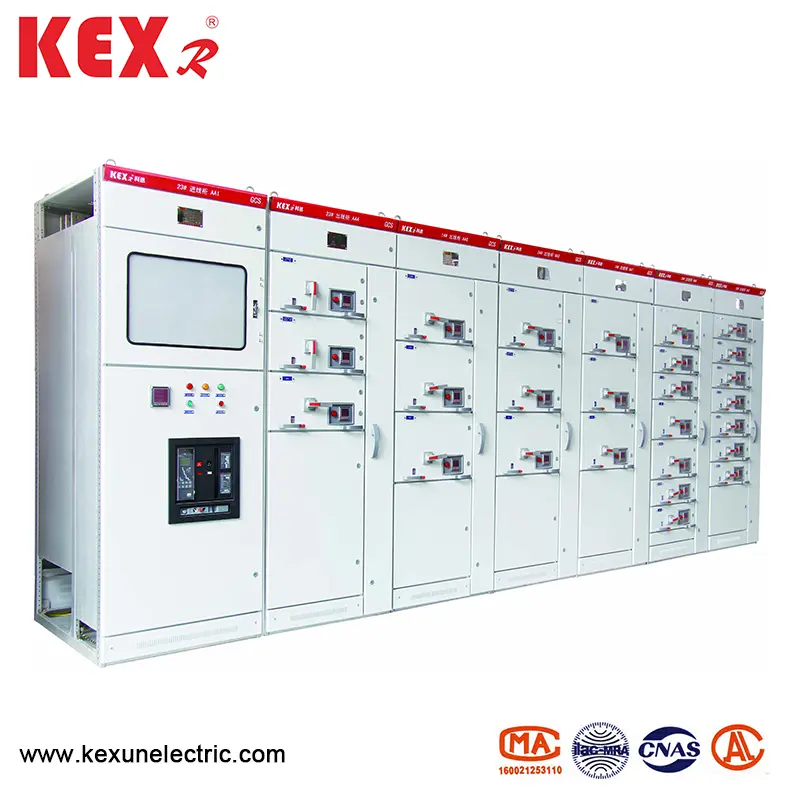

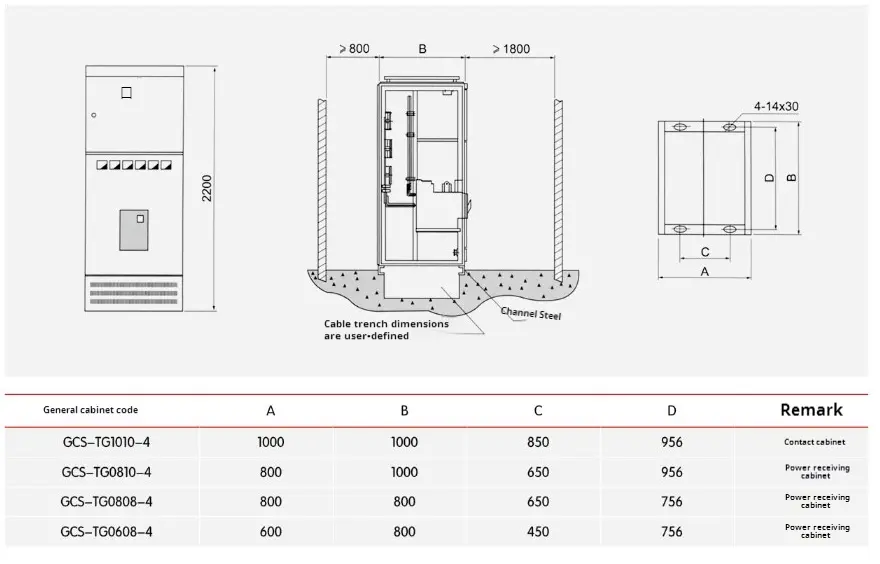

▶ Veľkosť série všeobecnej skrinky zariadenia (pozri tabuľku nižšie):

● Inštalácia a používanie GCS Typ nízkeho napätia Kompletná sada

◆ Po príchode výrobkov na prijímacie miesto by sa najprv skontrolovala, či je balenie neporušené. Ak sa vyskytnú problémy, mali by okamžite informovať príslušné oddelenia zmluvy, aby vytvorili obchodné záznamy, analyzovali dôvody spoločne, urobili víza a vysporiadali sa s následkami. V prípade produktov, ktoré nie sú okamžite inštalované, by sa mali umiestniť na vhodné miesto a správne udržiavať podľa normálnych podmienok používania a požiadaviek predpisov dočasného skladovania pre elektrické vybavenie. 1. Produkt sa nainštaluje podľa inštalačného schematického diagramu (pozri priložený obrázok). Užívateľ musí poskytnúť oceľový kanál a skrutky pri prijatí metódy upevnenia skrutky. Ak je hlavná zbernica pripojená, ak je povrch nerovnomerný z dôvodu prepravy, skladovania a iných dôvodov, malo by sa pred pripojením a upevnením vyrovnať.

◆ Ak sú zariadenia inštalované osobitne alebo v stĺpcoch, ich vertikálnosť, nerovnomernosť povrchu skrinky a odchýlka medzier medzi skrinkami musia spĺňať požiadavky v tabuľke nižšie.

◆ Inšpekcia a kontrola po úplnom nastavení GCS typu nízke napätie

inštalácia a pred uvedením do prevádzky

(1) Skontrolujte, či sú poškodené horné farby alebo iné krycie materiály (napríklad plastové postreky) a či je skrinka suchá a čistá.

(2) Či je prevádzkový mechanizmus elektrických komponentov flexibilný a nemalo by existovať žiadne zaseknutie alebo nadmerná prevádzková sila.

(3) Či je vypnutie hlavných a pomocných kontaktov hlavných elektrických spotrebičov spoľahlivé a presné.

(4) Zásuvka alebo mechanizmus kreslenia by mali byť flexibilné a svetlo, bez zaseknutia a kolízie.

(5) Stredové čiary pohyblivých a statických kontaktov zásuvky alebo kreslenia by mali byť konzistentné a kontakty by mali byť v úzkom kontakte. Hĺbka vloženia hlavných a pomocných kontaktov by mala spĺňať požiadavky. Mechanické vzájomné prepojenie alebo elektrické: Akcia odozvy je správna a blokovanie alebo uvoľnenie by malo byť spoľahlivé.

(6) Zásuvky rovnakej veľkosti musia byť zameniteľné pohodlne bez zaseknutia a kolízie.

(7) Uzemňovací kontakt medzi zásuvkou a skrinkou by mal byť v úzkom kontakte. Keď je zásuvka vtlačená dovnútra, pred hlavným kontaktom sa kontaktuje uzemňujúci kontakt zásuvky a keď sa vytiahne, po hlavnom kontakte je uzemňovací kontakt odpojený.

(8) Kalibrácia nástroja, pomer transformácie a polarita transformátora musí byť správna.

(9) Špecifikácia základnej poistky by mala spĺňať požiadavky inžinierskeho návrhu.

(10) Hodnotenie a nastavenie ochrany musia byť správne a spoľahlivé.

(11) Na meranie hodnoty odporu izolácie nie menej ako 1 mΩ použite megohmmeter 1 000 V.

(12) Pripojenie každej prípojnice musí byť dobré a inštalácia izolácie podpory, inštalačných častí a iných príslušenstiev musí byť pevná a spoľahlivá.

◆ Používajte preventívne opatrenia kompletného množstva nízkeho napätia GCS typu nízke napätie

▶ Zariadenie je kompletná súprava s nízkym napätím, ktorá nie je nainštalovaná proti stene, prevádzkovaná spredu a udržiavaná na oboch stranách. Iba kvalifikovaní odborníci môžu vstúpiť alebo otvoriť dvere údržby a dvere skrinky na prevádzku, kontrolu a údržbu.

▶ Spínač vzduchu a tvarované puzdrá sú mnohokrát oddelené a zatvorené, najmä po separácii a uzavretí skratu, ktoré spôsobia popáleniny miestneho kontaktu a vytvorí uhlíkové látky, ktoré zvýšia kontaktný odpor. Preto by sa mali udržiavať a prepracovať v návode na návod na istič.

▶ Po inštalácii a údržbe sa musí izolácia medzi oddielmi a funkčnými jednotkami striktne skontrolovať, aby sa zabezpečilo dobré funkčné oddelenie zariadenia a zabránilo sa rozširovaniu poruchy.

● Balík produktov

Výrobca pri dodávke poskytne tieto dokumenty a príslušenstvo:

▶ Zoznam zariadení

▶ Produktový certifikát

▶ Pokyny na použitie

▶ Správa o teste v továrni

▶ Relevantné elektrické výkresy

▶ Klávesy na dvere skrinky, prevádzkové rukoväte a náhradné diely uvedené v zmluve.

▶ Pokyny na inštaláciu hlavných komponentov

● Pokyny na objednávku

Objednávacia zmluva na základe kompletnej množiny nízkeho napätia typu GCS obsahuje nasledujúci obsah:

▶ Úplný model produktu obsahuje číslo schémy hlavného obvodu a číslo schémy pomocného obvodu.

▶ Schéma kombinovanej sekvencie systému hlavného obvodu

▶ Elektrický schematický diagram pomocného obvodu

▶ Zoznam komponentov v skrinke

▶ Nastavenie parametrov, ako je napätie, prúd a čas v obvode.

▶ Ostatné špeciálne tabuľky v rozpore s normálnym používaním produktu.
